Optik Nivo Nasıl Kullanılır?
Optik nivo, bir sehpaya kurulur, dairesel su terazisiyle (küresel düzeç) kabaca yataya getirilir ve dürbünden mira adı verilen ölçü çubuğu okunur.[4] İki noktadaki mira okumasının farkı, o iki nokta arasındaki yükseklik farkını verir. Otomatik (kompanzatörlü) nivolarda ince tesviyeyi cihazın içindeki kompanzatör kendiliğinden yapar.
En net cevap: Sehpayı kurun, cihazı sehpaya vidalayın, üç tesviye vidasıyla dairesel kabarcığı ortalayın, dürbünü netleyin, mirayı yatay çizgiyle okuyun. Yükseklik farkı = geri okuma - ileri okuma formülüyle hesaplanır. Zemin kotu, temel, hafriyat ve drenaj eğimi gibi uzun mesafeli yükseklik işlerinde optik nivo, çizgi lazerinden daha uzun mesafede ve ek ekipman gerektirmeden çalışır.
Kısaca
- Optik nivo ışık çıkarmaz; dürbünden bakılır ve miradan okuma yapılır.
- Bosch GOL 32 D: 32 kat büyütme, 120 m çalışma aralığı, 30 m'de ±1 mm doğruluk, IP 54.[1]
- Cihazı geri ve ileri okuma noktalarına yaklaşık eşit uzaklığa kurmak hata payını düşürür.
- Yükseklik farkı geri okuma eksi ileri okumadır; fark pozitifse arazi çıkış, negatifse iniştir.
- Duvar, karo, alçıpan ve tavan çizgileri için çizgi lazeri; zemin kotu ve uzun mesafe için optik nivo uygundur.
Optik nivo lazer değildir. "Nivo" kelimesi iki cihaz için de kullanılır. Optik nivo dürbünle okunan bir cihazdır; çizgi lazeri ise duvara çizgi yansıtır. İkisi farklı iş içindir; karşılaştırma bölümü farkı tablo olarak gösterir.
Optik Nivo Nedir, Nasıl Çalışır?
Optik nivo (nivelman cihazı), yatay bir görüş çizgisi oluşturan bir dürbündür. Dürbünün içindeki çapraz çizgi, mirada bir değer gösterir. Cihaz yatay olduğu için, iki farklı noktada okunan değerlerin farkı iki nokta arasındaki yükseklik farkına eşittir. Harita ve inşaat ölçmelerinde bu yönteme geometrik nivelman denir.[4]
Otomatik nivolarda dürbün ekseni, içindeki kompanzatör sayesinde kendiliğinden yatay kalır. Kullanıcı yalnızca dairesel kabarcığı ortalar; ince ayarı cihaz yapar. Bosch GOL 32 D'nin ürün sayfası kompanzatörün taşıma sırasında bir kilitle korunduğunu belirtir.[2]
Cihazın ayrıntıları model ve seriye göre değişir. Ölçü ve koşullar için cihazınızın kullanım kılavuzunu esas alın.
Optik Nivo Kurulumu: Adım Adım
Aşağıdaki adımlar, otomatik optik nivoların genel kullanım düzenini ve geometrik nivelman kurallarını anlatır. Her cihazın kılavuzunda kendine ait ayrıntılar bulunur.
- Sehpayı kurun. Sehpa ayaklarını açın, sehpa başlığını yaklaşık yatay tutun ve ayakları zemine sağlam bastırın.
- Cihazı yerleştirin. Nivoyu sehpa başlığına 5/8 inç vidasıyla sıkıca bağlayın.
- Cihazı iki nokta arasına koyun. Nivoyu geri ve ileri okuma yapacağınız noktalara yaklaşık eşit uzaklığa kurun. Uzaklıklar eşit olduğunda cihazdan gelen sistematik hatalar büyük ölçüde birbirini götürür.
- Kabarcığı ortalayın. Üç tesviye vidasıyla dairesel kabarcığı halkanın ortasına getirin. Kompanzatörlü cihazda ince tesviyeyi cihaz kendisi yapar.
- Dürbünü göze uydurun. Çapraz çizgiler net görünene kadar göz merceğini ayarlayın.
- Mirayı bulun ve netleyin. Kaba yöneltmeyle mirayı dürbüne alın, odak halkasıyla netleyin ve ince yöneltme vidasıyla mirayı çaprazın ortasına getirin.
- Geri okumayı yapın. Bilinen kotlu noktadaki mirada yatay çizginin kestiği değeri okuyun (metre cinsinden, örneğin 1,482).
- Mirayı ileri noktaya taşıyın ve ileri okumayı yapın. Cihazı yerinden oynatmadan ikinci mirada okuma yapın.
Mira dik tutulmalı. Mira eğik tutulursa okuma gerçek değerden büyük çıkar. Mirayı iki elle, düşey tutun veya mira düzeci kullanın.
Mira Nasıl Okunur, Kot Nasıl Hesaplanır?
Mira, santimetre bölümlü bir ölçü çubuğudur. Okuma, dürbündeki yatay çizginin mirayı kestiği yerden yapılır. Cihazınız ters görüntü veriyorsa mira bölümleri yukarıdan aşağıya doğru artıyor görünür; bu normaldir.[4]
Temel formül: Yükseklik farkı (h) = Geri okuma (g) - İleri okuma (i)
Yeni nokta kotu: H(B) = H(A) + h
Fark pozitifse B noktası A'dan yüksektir (çıkış), negatifse alçaktadır (iniş).
Aşağıdaki örnekte A noktasının kotu 100,000 m olarak varsayılmıştır ve iki cihaz konumu kullanılmıştır. Değerler anlatım için uydurulmuş örnek sayılardır.
| Cihaz konumu | Geri okuma (m) | İleri okuma (m) | Yükseklik farkı (m) | Kot (m) |
|---|---|---|---|---|
| A noktası | - | - | - | 100,000 |
| 1. konum (A → T) | 1,482 | 0,926 | +0,556 | 100,556 (T) |
| 2. konum (T → B) | 1,204 | 1,873 | -0,669 | 99,887 (B) |
| Toplam | 2,686 | 2,799 | -0,113 | H(B) - H(A) = -0,113 |
Hesap kontrolü: Geri okumalar toplamı ile ileri okumalar toplamının farkı (2,686 - 2,799 = -0,113), iki noktanın kot farkına eşit olmalıdır. Eşit değilse okuma veya toplama hatası vardır.
Harita mühendisliği derslerinde üç çizgi okuması da öğretilir: üst, orta ve alt çizgi okunur ve orta okuma, üst ve alt okumanın ortalamasıyla kontrol edilir (orta = ½ × (üst + alt)). Bu kontrol okuma hatasını yakalamaya yarar.[4]
Optik Nivo ile Lazer Nivo Arasındaki Fark
Günlük konuşmada "nivo" hem optik nivoyu hem de lazer nivoyu (çizgi lazerini) anlatır. İkisi aynı işi farklı yöntemle yapar.
| Özellik | Optik nivo (Bosch GOL 32 D) | Çizgi lazeri (Bosch GLL 3-80 CG) |
|---|---|---|
| Çalışma şekli | Dürbünle bakılır, mira okunur | Duvara ve zemine ışık çizgisi yansıtır |
| Çalışma aralığı | 120 m | 30 m; LR 7 alıcıyla 120 m |
| Doğruluk | 30 m'de ±1 mm | ±0,2 mm/m |
| Mira gerekir mi? | Evet (GR 500 mira ile birlikte kullanılır) | Hayır; çizgi doğrudan yüzeyde görünür |
| Kimin okuması gerekir? | Bir kişi dürbünden okur, bir kişi mirayı tutar | Tek kişi çizgiyi görüp işaretleyebilir |
| Ağırlık | Yaklaşık 1,5 kg (sehpa ve mira hariç) | Yaklaşık 0,9 kg |
| Koruma sınıfı | IP 54 | IP 54 |
| Tipik iş | Zemin kotu, temel, hafriyat, drenaj eğimi | Karo, alçıpan, tavan, kapı-pencere hizası, pano |
Doğruluk tablosu nasıl okunur? Üreticiler doğruluğu farklı birimlerle verir: optik nivo için "mesafe başına milimetre", çizgi lazeri için "metre başına milimetre".[1][3] 30 metrede çizgi lazerinin ±0,2 mm/m değeri ±6 mm'ye karşılık gelir (hesaplanan değer). Farklı yöntemlerle verilen değerleri birebir kıyaslamak yerine iş türüne göre seçim yapmak daha doğrudur.
Lazer ve klasik ölçü aletlerinin genel karşılaştırmasını Lazer Ölçü Aletleri mi, Klasik Ölçü Aletleri mi? rehberimizde bulabilirsiniz.
Hangi İş İçin Hangi Cihaz?
Doğru cihaz, işin mesafesine ve ne ölçeceğinize bağlıdır. Aşağıdaki kartlar sık karşılaşılan işleri cihazlarla eşleştirir.
Optik nivo. Uzun mesafede (üreticiye göre 120 m'ye kadar) yükseklik farkı okumak için mira ile birlikte çalışır.
Optik nivo. İki nokta arasındaki kot farkını okuyarak eğimi hesaplayabilirsiniz.
Çizgi lazeri. Yatay ve düşey çizgiyi duvara yansıtır; tek kişi çalışabilir.
Çizgi lazeri. Tavan ve duvar çizgisini birlikte verir.
Optik nivo ışığa bağlı değildir. Lazerde ise Bosch GLL 3-80 CG gibi cihazlarda alıcı (LR 7) kullanımı çalışma aralığını 120 m'ye çıkarır.
Artı lazer. Unit LM570LD-II gibi cihazlar 10 m çalışma mesafesi ve ±3 mm/10 m doğruluk bildirir.
Mesafe ölçümü de gerekiyorsa lazermetreleri inceleyin; şerit metre seçimi için Stanley Metre Nasıl Seçilir? rehberine bakın. Ölçü aletlerine genel bakış için En Pratik Ölçüm Aletleri Nelerdir? yazımız uygundur.
Doğruluk, Taşıma ve Bakım
Bosch GOL 32 D için üretici veri sayfasındaki çalışma ve saklama koşulları aşağıdadır.[1][2] Cihazın doğruluğu bu koşullarda ve sehpaya sağlam kurulduğunda geçerlidir.
| Özellik | Değer |
|---|---|
| Büyütme | 32 kat |
| Çalışma aralığı | 120 m |
| Doğruluk | 30 m'de ±1 mm |
| Koruma sınıfı | IP 54 (toz ve sıçrayan suya karşı) |
| Çalışma sıcaklığı | -10 ile 50 °C |
| Saklama sıcaklığı | -20 ile 70 °C |
| Sehpa dişi | 5/8 inç |
| Ağırlık | Yaklaşık 1,5 kg |
- IP 54, cihazın suya daldırılabileceği anlamına gelmez; yağmurda kullanım sonrası kurulayın.
- Taşırken kompanzatör kilidini kullanın; üretici kilidi, sarkacı hasardan ve kalibrasyon kaybından koruma amacıyla tarif eder.
- Lens kapağını kullanmadığınızda takın, merceğe parmak değdirmeyin.
- Cihaz darbe aldıysa veya ölçümlerden şüphe ediyorsanız kullanmayı bırakın ve yetkili servise ya da kalibrasyon hizmetine danışın.
- Sehpa ayaklarını zemine sağlam bastırın; yumuşak zeminde sehpa kayarsa kot hatası oluşur.
Isı ve güneş: Doğrudan güneşte uzun süre bekleyen cihaz ısı değişimine tepki verir. Mümkünse cihazı gölgede kurun ve sıcaklık dengelenene kadar bekleyin.
İkmal'den Nivo ve Hizalama Cihazları
İşinize göre aşağıdaki üç cihazdan başlayabilirsiniz. Stok ve güncel özellikler için ürün sayfasına bakın.

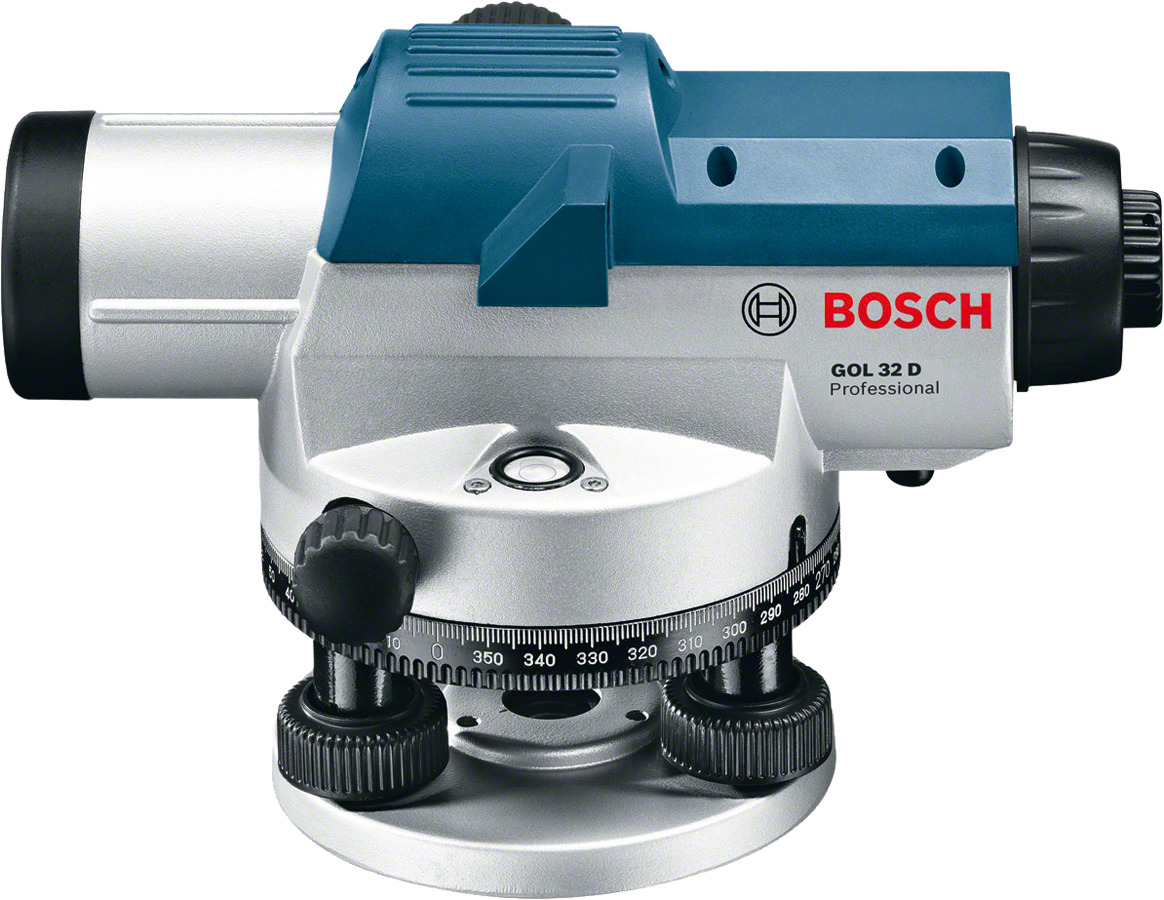

Bosch GOL 32 D Professional Optik Nivelman
32 kat büyütme, 120 m çalışma aralığı, IP 54. İkmal ürün sayfasına göre set; BT 160 sehpa, GR 500 mira, lens kapağı, çekül ve ayar aparatını içerir.
Ürünü İncele
Bosch GLL 3-80 CG Professional Çizgi Lazeri
Yeşil lazerle 3 adet 360° çizgi (bir yatay, iki düşey). Çalışma aralığı 30 m, LR 7 alıcıyla 120 m; doğruluk ±0,2 mm/m.
Ürünü İncele
Unit LM570LD-II Yeşil Lazer Hizalama Artı Lazer
Artı çizgili yeşil lazer. Ürün sayfasına göre çalışma mesafesi 10 m, doğruluk ±3 mm/10 m; iç ve dış mekânda hizalama için.
Ürünü İnceleTüm cihazları Nivolar, Hizalama ve Lazer Ölçme Aletleri, Su Terazileri ve Ölçü Aletleri kategorilerinde bulabilirsiniz. Bosch ürünleri için Bosch marka sayfasına, model kodlarının anlamı için Bosch Model Kodları rehberine bakabilirsiniz.
Optik Nivo Kullanırken Sık Yapılan Hatalar
Hataların çoğu cihazdan değil, kurulumdan ve okuma alışkanlığından gelir. En sık yapılan altı hata şunlardır.
Geri ve ileri mira uzaklıkları çok farklıysa cihaz kaynaklı hata büyür.
Okuma gerçek değerden büyük çıkar.
Kompanzatörün çalışma aralığı dışına çıkılır, ölçü hatalı olur.
Ölçüm sırasında sehpa oynarsa kot kayar.
Geri ve ileri okumaları ayrı sütunlarda yazın ve toplamlarla kontrol edin.
Üretici kilidin sarkacı koruduğunu belirtir.
- Sehpa ve mira kontrolünü iş başında yapın.
- Geri okumalar toplamı - ileri okumalar toplamı = kot farkı kontrolünü uygulayın.
- Cihaz düşmüşse veya darbe almışsa kullanmadan önce kontrol ettirin.
Terimler Sözlüğü
Nivelmanda sık geçen terimlerin kısa tanımları:
Optik Nivo Hakkında Sık Sorulan Sorular
Optik nivo kullanımı hakkında en çok sorulan sorular ve kısa cevapları:
Optik nivo nasıl kullanılır?
Sehpayı kurun, nivoyu sehpaya bağlayın, tesviye vidalarıyla dairesel kabarcığı ortalayın, dürbünü netleyin ve mirayı yatay çizgiden okuyun. İki noktadaki okumaların farkı yükseklik farkını verir.
Optik nivo ile lazer nivo arasındaki fark nedir?
Optik nivo dürbünle bakılan ve miradan okuma yapılan bir cihazdır; lazer nivo (çizgi lazeri) duvara veya zemine ışık çizgisi yansıtır. Optik nivo uzun mesafeli kot işlerinde, çizgi lazeri duvar ve tavan hizalamasında öne çıkar.
Optik nivo kaç metreye kadar ölçer?
Bosch GOL 32 D için üretici çalışma aralığını 120 m olarak verir.
Mira nasıl okunur?
Dürbündeki yatay çizginin mirayı kestiği değer metre cinsinden okunur. Örneğin 1,482 m. Ters görüntü veren cihazlarda mira bölümleri yukarıdan aşağıya doğru artar.
Geri okuma ve ileri okuma nedir?
Geri okuma, bilinen kotlu noktada yapılan okumadır; ileri okuma, cihazı yerinden oynatmadan yeni noktada yapılan okumadır. Yükseklik farkı geri okuma eksi ileri okumadır.
Optik nivo için sehpa gerekir mi?
Evet. Cihaz 5/8 inç dişli bir sehpaya bağlanır; Bosch GOL 32 D'nin İkmal setinde BT 160 sehpa ve GR 500 mira bulunur.
Optik nivo yağmurda kullanılabilir mi?
Bosch GOL 32 D IP 54 sınıfındadır: toza ve sıçrayan suya karşı korumalıdır. Suya daldırılmamalı, ıslandıysa kurulanmalıdır.
Çizgi lazeri alıcıyla ne kadar çalışır?
Bosch GLL 3-80 CG için üretici çalışma aralığını 30 m, LR 7 alıcıyla 120 m olarak verir.
Kaynaklar ve Doğrulama
Bu yazıdaki sayısal bilgiler ve tanımlar aşağıdaki kaynaklara dayanır. Köşeli parantezli numaralar metindeki atıflara karşılık gelir.
- Üretici belgesiBosch GOL 32 D teknik veri sayfasıBüyütme, çalışma aralığı, doğruluk, koruma sınıfı (Almanca).
- ÜreticiBosch GOL 32 Professional optik nivo ürün sayfasıKompanzatör kilidi ve genel özellikler.
- ÜreticiBosch GLL 3-80 CG Professional teknik verilerÇizgi lazeri çalışma aralığı ve doğruluk.
- AkademikİTÜ Topografya: Yükseklik ölçmesi (nivelman) ders notuGeometrik nivelman yöntemi ve mira okuma.
